Peräadapterilla kiinnitetään AR-tyyppinen peräputki ja säädettävä perä AK- tai Valmet-kivääriin.

Tuotenumerot: katso yhteensopivuustaulukko

Onneksi olkoon! Adapteri on mil-spec-kova-anodisoitua alumiinia, kaikki ruuvit ovat ruostumattomia ja mustattuja. Adapteri koostuu kahdesta osasta: aseen runkoon kiinnittyvästä osasta sekä peräputken kiinnittävästä osasta.

Adapteri menee peräputken sisään ja näin peräputken kierteen voi leikata pois ja perän saa istumaan lyhimmässä asennossa adapteria vasten.

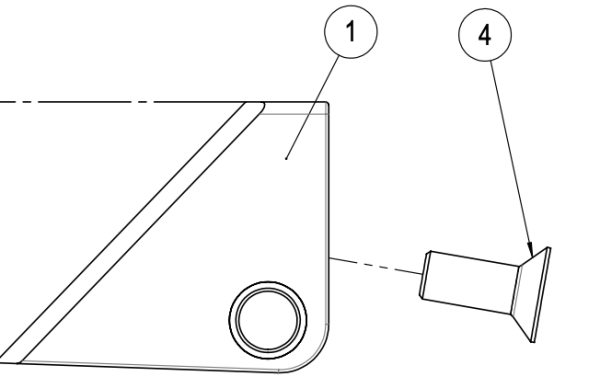

1. Kiinnitä peräadapteri laatikon perään ruuvilla (4)

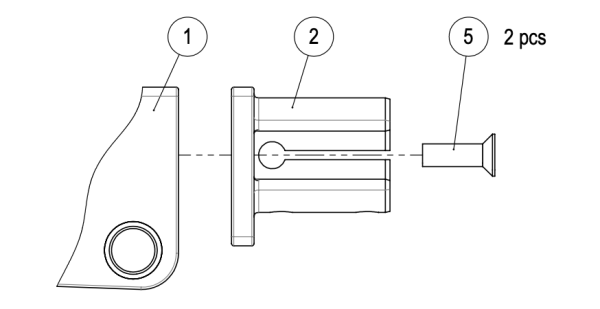

1. Kiinnitä bufferituubin adapteri kahdella ruuvilla (5)

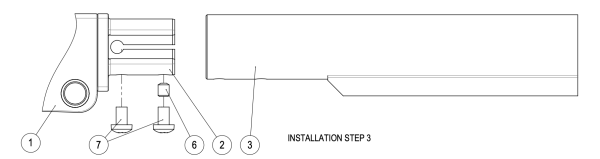

2. Kiinnitä bufferituubi adapteri päälle seuraavasti:
   • Liu'uta putki adapteri päälle
   • Kiristä pidätinruuvi (6), tämä ruuvi kiristää adapteri putken sisäpintaa vasten
   • Kiristä kiinnitysruuvit (7) 2kpl

1. Laita käyttämäsi perä lyhimpään asentoon peräputkeen ja katkaise peräputki mieleiseesi mittaan
2. Irrota perä ja poraa 4mm reiät putkeen

• Suosittelemme ruuvien kiinnittämistä pehmeällä ruuvilukitteella.
• Huom! Älä laita lukitetta pidätinruuviin ja sen päälle tulevaan ruuviin.

Congratulations! You are owning Valmet Hunter/Petra/M78 stock adapter. The adapter is made of mil-spec hard-anodized aluminum, all screws and bolts are either stainless steel or zinc-nickel treated. The adapter is compatible also with ACE Ltd stocks incl. folding stocks.

In a case of Valmet Hunter/Petra, please move the trigger and pistol grip to its “correct place” and detach the original stock.

1. Attach the receiver adapter to the receiver with the bolt (4)

1. Attach the buffer tube adapter to the receiver adapter with two bolts (5)
2. Attach the buffer tube over the adapter as follows:
   • Slide the tube over the adapter
   • Tighten the set screw (6) – this screw will tighten the adapter to the inside of the buffer tube
   • Tighten the retaining bolts (7) 2pcs

1. Attach your stock of choice to the buffer tube and lock the stock as short you can. Cut the buffer tube just in front of the stock.
2. Detach the stock and drill 4mm holes as follows.

• We recommend using soft thread locker on all screws.
• Note! Do not put thread locker on the set screw and the screw on top of it.

1. Irrota vanha perä: Avaa perän kiinnitysruuvit ja vedä puu- tai muoviperä irti laatikosta.
2. Leikkaa kiinnityslipareet: Leikkaa laatikon takapäästä alkuperäisen perän kiinnityslipareet (tangit) kokonaan pois. Käytä rälläkkää, rautasahaa tai Dremeliä, ja hio takapinta täysin tasaiseksi.
3. Kiinnitys vastamutterilla: Aseta adapterin mukana tuleva kiila/vastamutteri laatikon sisään ja kiristä peräadapteri takakautta tiukasti paikalleen kuusiokoloruuvilla. Suosittelemme liiman ja ruuvilukitteen käyttöä.

1. Esivalmistelut: Poista vanha perä ja leikkaa laatikon kiinnityslipare (1 kpl) pois. Hio pinta tasaiseksi.
2. Kahvan poisto: Irrota aseen pistoolikahva.
3. Adapterin asennus: Työnnä adapteri tiukasti laatikon sisään. Adapteri kiristyy paikalleen kahvan kiinnitysruuvilla ja sen vastamutterilla.
4. Lisäkiinnitys: Kiristä adapteri lisäksi alkuperäisen perän sisemmästä ruuvinreiästä M5-ruuvilla.

Tämä osio on tulossa.

Tämä osio on tulossa.
